Pilotix Stack F405 V4 ICM3055 AM32 55A - Kontroler lotu i ESC 4-w-1 dla dronów FPV

Wprowadzenie

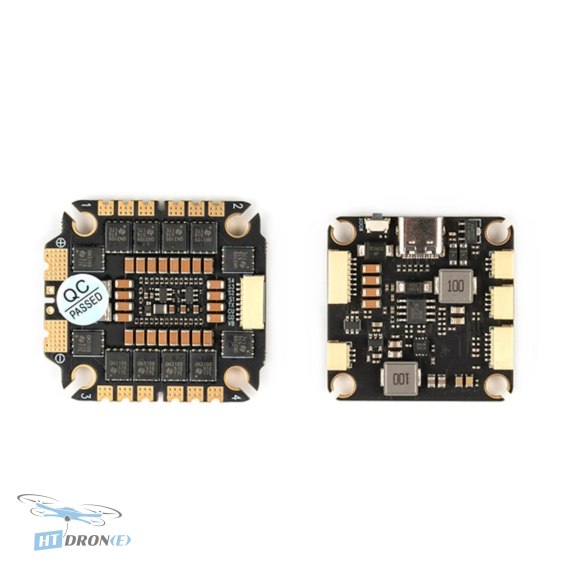

Stack Pilotix F405 V4 ICM3055 AM32 55A to wysokiej klasy zestaw kontrolera lotu i elektronicznego regulatora obrotów (ESC) 4-w-1, zaprojektowany przez cenioną europejską markę Pilotix. Jest to idealne rozwiązanie dla budowniczych niestandardowych dronów FPV, którzy stawiają na jakość, niezawodność i precyzję sterowania. Niezależnie od tego, czy tworzysz maszynę do lotów freestyle, profesjonalne drony kinowe, czy modele dalekiego zasięgu, ten stack zapewni czyste dostarczanie mocy i szeroką kompatybilność z różnymi odbiornikami. Zestaw łączy wydajny kontroler lotu F405 V4 oparty na procesorze STM32F405 z solidnym modułem ESC 55A AM32, gwarantując stabilną pracę w konfiguracjach od 3S do 8S Lipo, zachowując przy tym kompaktowe wymiary i niską wagę.

Kluczowe zalety

• Wysokiej jakości europejski design z naciskiem na inżynierię i niezawodność.
• Potężny kontroler lotu F405 V4 z żyroskopem ICM42688 i 16 MB pamięci flash.
• Solidny ESC 55A AM32 z prądem szczytowym 60A, idealny do mocnych silników.
• Obsługa szerokiego zakresu napięć wejściowych 3-8S Lipo, zapewniająca elastyczność konfiguracji.
• Kompaktowa i lekka konstrukcja (łączna waga ok. 25.2 g), idealna do budowy zwrotnych dronów.
• Szeroka kompatybilność z popularnymi protokołami odbiorników, w tym ELRS, CRSF, SBUS i TBS Crossfire.
• Wsparcie dla nowoczesnych protokołów ESC, takich jak Dshot150/300/600.
• Wbudowane wyjścia zasilania 5V/2.5A i 9V/2.5A do zasilania peryferiów.

Specyfikacje techniczne

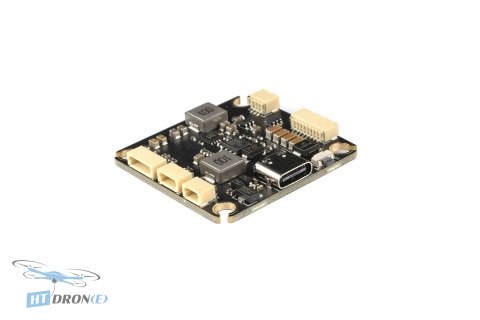

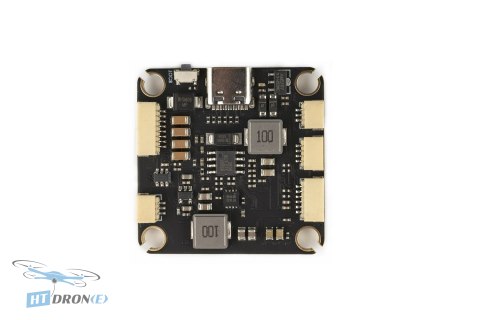

• Kontroler lotu: F405 V4
• Procesor (MCU): STM32F405RGT6
• Żyroskop: ICM42688
• Barometr: SPL06-001
• Pamięć flash: 16 MB
• Kanały silników: 8
• Kanały UART: 5
• Wyjścia zasilania: 5 V/2,5 A, 9 V/2,5 A
• OSD: Obsługiwane
• Taśmy LED: Obsługiwane
• Brzęczyk: Obsługiwane
• Napięcie wejściowe kontrolera: 3-8S
• Waga kontrolera lotu: 9,4 g
• Obsługiwane odbiorniki: ELRS/CRSF/SBUS/Frsky/Futaba/Flysky/TBS Crossfire/DSMX
• Wymiary zewnętrzne kontrolera: 37 mm x 37 mm
• Rozstaw otworów montażowych kontrolera: 30,5 x 30,5 mm
• Nazwa oprogramowania układowego kontrolera: PILOT/PilotixF405(STM32F405)

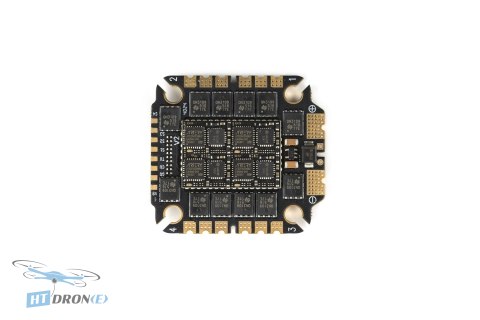

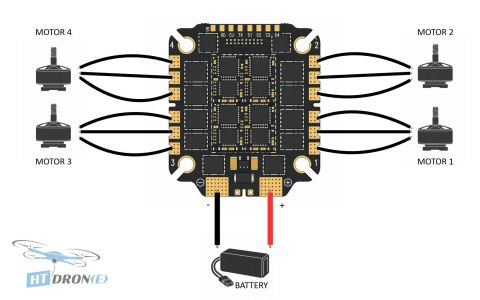

• Regulacja elektryczna (ESC): 3055 V2 AM32
• Prąd ciągły ESC: 55 A
• Prąd szczytowy ESC: 60 A
• Sygnał wejściowy ESC: Dshot150/300/600, Multi Shot, OneShot
• Telemetria ESC: Obsługiwana
• BEC ESC: Nie
• Napięcie wejściowe ESC: 3-8S Lipo
• Oprogramowanie układowe ESC: AM32_K_A_F421_2.16.hex
• Temperatura pracy: -20°C do +55°C
• Wilgotność pracy: 20% do 95%
• Temperatura przechowywania: -20°C do +70°C
• Otwór montażowy ESC: M3 30,5 mm x 30,5 mm
• Waga ESC: 15,8 g
• Wymiary ESC: 44,5 mm x 40,5 mm

Zastosowania

Stack Pilotix F405 V4 ICM3055 AM32 55A jest przeznaczony do budowy wydajnych i niezawodnych dronów FPV. Doskonale sprawdzi się w projektach takich jak:

• Drony typu Freestyle - zapewniając płynność lotu i precyzyjne reakcje na sterowanie.
• Drony Kinowe - oferując stabilne zasilanie dla kamery i systemów wideo.
• Drony Wyścigowe (Racing) - dzięki wysokim prądom i niskiej wadze.
• Drony Długodystansowe (Long Range) - gwarantując stabilność lotu na długich trasach.
• Niestandardowe konstrukcje UAV - gdzie wymagana jest wysoka jakość i kontrola.

Kompatybilność

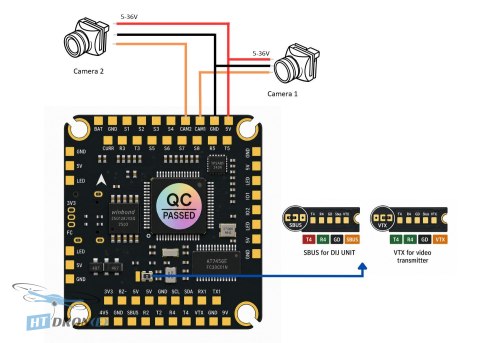

Stack oferuje szeroką kompatybilność z różnymi systemami odbiorników, w tym ELRS (ExpressLRS), CRSF (Crossfire), SBUS, Frsky, Futaba, Flysky, TBS Crossfire oraz DSMX. Kontroler lotu posiada wyprowadzone linie UART dla łatwej integracji z innymi modułami. ESC obsługuje nowoczesne protokoły cyfrowe takie jak Dshot, zapewniając szybką i precyzyjną komunikację z silnikami. Standardowy rozstaw otworów montażowych 30.5x30.5 mm zapewnia kompatybilność z większością ram dronów FPV.

FAQ

Gdzie kupić stack FPV Pilotix F405 V4 ICM3055 AM32 55A z szybką dostawą?

Stack Pilotix F405 V4 ICM3055 AM32 55A kupisz w sklepie internetowym HTDRONE. Zapewniamy szybką wysyłkę na terenie Polski oraz dostawę do Ukrainy. Sprawdź naszą ofertę i zamów już dziś!

Jaki jest główny cel zastosowania stacka Pilotix F405 V4 ICM3055 AM32 55A?

Głównym celem tego stacka jest budowa niestandardowych dronów FPV, takich jak modele freestyle, kinowe czy dalekiego zasięgu. Zapewnia precyzyjne sterowanie, czyste zasilanie i stabilną wydajność dla wymagających zastosowań.

Jakie napięcie zasilania obsługuje stack Pilotix F405 V4 ICM3055 AM32 55A?

Stack Pilotix F405 V4 ICM3055 AM32 55A jest przeznaczony do pracy z pakietami Lipo o napięciu od 3S do 8S. Taka wszechstronność pozwala na dopasowanie go do różnych konfiguracji silników i preferencji lotu.

Z jakimi odbiornikami jest kompatybilny kontroler lotu F405 V4 w tym stacku?

Kontroler lotu F405 V4 jest kompatybilny z szeroką gamą popularnych protokołów odbiorników, w tym ELRS, CRSF, SBUS, Frsky, Futaba, Flysky, TBS Crossfire oraz DSMX. Zapewnia to dużą elastyczność w wyborze systemu radiowego.

Jakie są kluczowe parametry ESC w tym zestawie?

ESC w tym stacku to model AM32 o prądzie ciągłym 55A i prądzie szczytowym 60A. Obsługuje on nowoczesne protokoły Dshot150/300/600 oraz telemetrię, zapewniając szybką i precyzyjną kontrolę nad silnikami.
