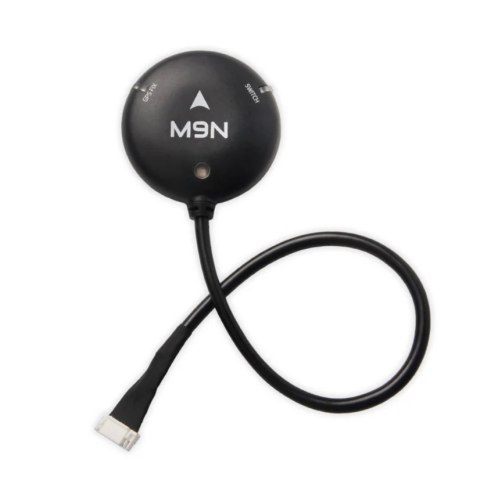

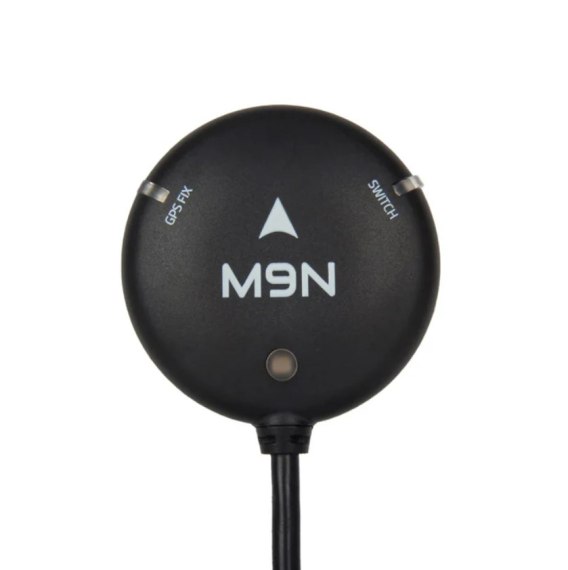

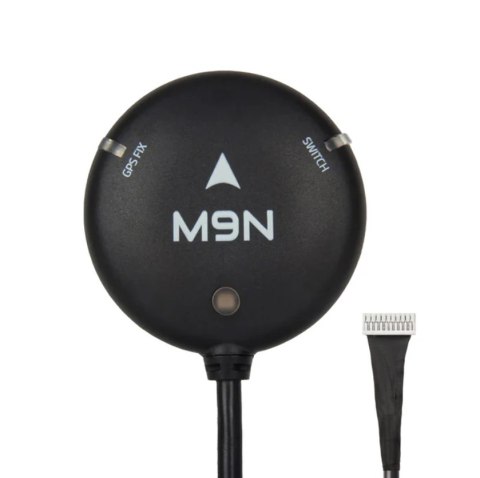

GPS Module Holybro M9N

Moduł GPS Holybro M9N

Moduł GPS M9N wykorzystuje wielokonstelacyjny system GNSS oparty na układzie u-blox M9N, który jest odbiornikiem GNSS mogącym odbierać i śledzić sygnały z wielu systemów GNSS. Dzięki wielopasmowej architekturze przedniej części układu RF możliwe jest jednoczesne odbieranie sygnałów ze wszystkich czterech głównych konstelacji GNSS: GPS, Galileo, GLONASS i BeiDou.

Moduł jest również wyposażony w kompas IST8310, trójkolorowy wskaźnik LED, brzęczyk i wyłącznik bezpieczeństwa. Dostępne są 3 różne opcje złączy do różnych zastosowań. Moduł jest dostarczany z prędkością transmisji 115200 (poprzednio 38400).

Antena płaska o wysokim zysku 25 x 25 mm2 zapewnia doskonałą wydajność, a dookólny wzór promieniowania anteny zwiększa elastyczność instalacji urządzenia. Posiada aktywny obwód dla ceramicznej anteny płaskiej oraz akumulator zapasowy do rozruchu na ciepło.

Cechy:

- Odbiornik GNSS Ublox M9N
- Dokładne pozycjonowanie
- Szybka aktualizacja nawigacji
- Kompas IST8310
- Antena o wysokim zysku 25*25*4 mm
- Wewnętrzny brzęczyk, wyłącznik bezpieczeństwa
- Bardzo jasna dioda LED RGB interfejsu użytkownika

Specyfikacje:

Odbiornik GNSS: Ublox M9N
Liczba równoczesnych GNSS: do 4 GNSS, BeiDou, Galileo, GLONASS, GPS, QZSS
Pasmo częstotliwości: GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
Kompas: IST8310
Protokół wyjściowy: UBX (U-blox), NMEA
Dokładność: 1,5 m CEP
Częstotliwość aktualizacji nawigacji: do 25 Hz (4 równoczesne GNSS)
System wspomagania GNSS: EGNOS, GAGAN, MSAS i WAAS, QZSS: L1S
Domyślna szybkość transmisji: 115200
Napięcie wejściowe: 4,7-5,2 V

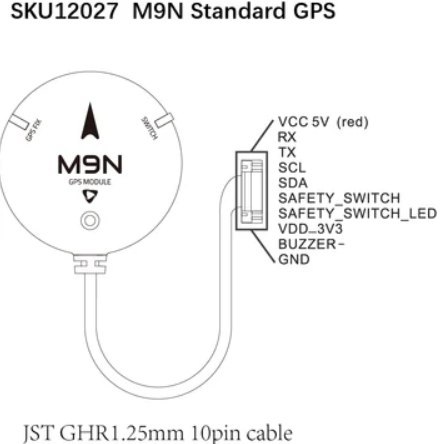

Typ złącza: JST-GH-10pin
Antena: ceramiczna antena płaska 25 x 25 x 4 mm
Wzmocnienie anteny: 1,5 dbi
Wzmocnienie LNA anteny: 22 dB
Pobór mocy: mniej niż 200 mA przy 5 V
Temperatura pracy: -40~80°C
Wymiary: φ50 x 14,4 mm

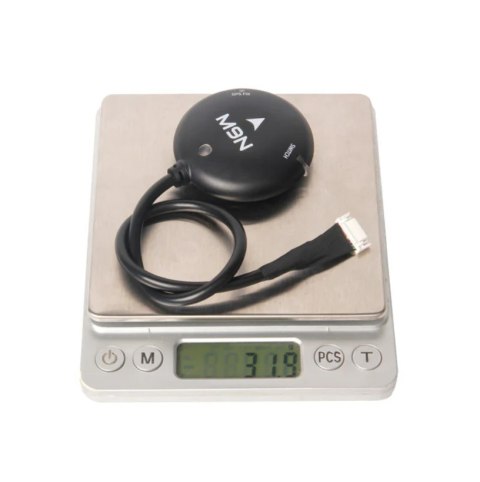

Waga: 32 g
Długość kabla: 26 cm (kabel 42 cm można dokupić osobno)
Inne:
- Trójkolorowa dioda LED
- Wbudowany brzęczyk
- Wyłącznik bezpieczeństwa
- Wzmacniacz RF LNA MAX2659ELT
- Akumulator Farah
- Niskoszumowy regulator 3,3 V

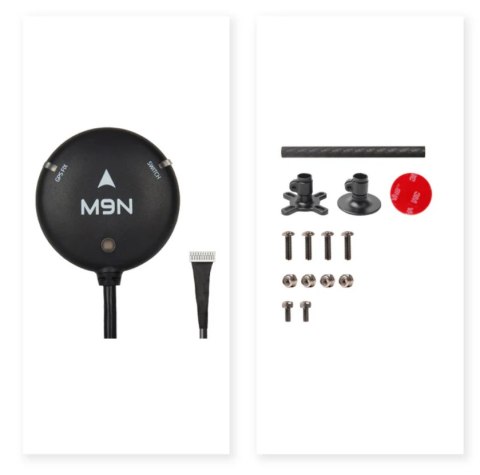

Zawartość opakowania:
1x moduł GPS M9N
1x stały uchwyt GPS z włókna węglowego
