GPS Module TBS M10N Glonass

Moduł GPS TBS M10N Glonass

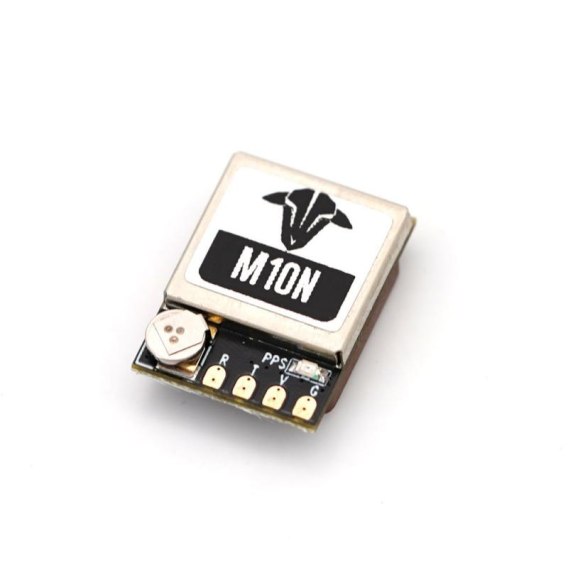

 Kompaktowy, wysokowydajny moduł GNSS oparty na chipsecie u-blox M10, zapewniający szybkie i niezawodne pozycjonowanie w wielu konstelacjach z pamięcią konfiguracyjną umożliwiającą szybkie ponowne uruchomienie.

 Cechy:
 - Obsługa wielu konstelacji - współpracuje z GPS, GLONASS, Galileo i BeiDou, zapewniając lepszą widoczność satelitów.
 - Szybkie pozyskiwanie sygnału - wyposażony w pamięć flash do przechowywania konfiguracji, umożliwiającą szybsze uruchamianie na zimno i na gorąco.
 - Wysoka czułość - zapewnia stabilne śledzenie nawet w trudnych warunkach RF.
 - Ultrakompaktowy i lekki - zaprojektowany z myślą o ciasnych konstrukcjach dronów bez utraty wydajności.

 Specyfikacje:
 Charakterystyka elektryczna:
 Układ scalony: M10050
 Typ odbiornika: GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN)
 Domyślny system pozycjonowania: GPS, BDS, GALILEO
 System wspomagający: SBAS, QZSS
 Kanał: N/A

 Czułość:
 Śledzenie i nawigacja: 166 dBm
 Ponowne nabycie: 160 dBm
 Zimny start: 148 dBm
 Gorący start: 160 dBm

 Dokładność:
 Pozycja pozioma: 2,0 m CEP
 Prędkość: 0,05 m/s
 Kierunek dynamiczny: 0,3°
 Impuls czasowy: RMS 30 ns / 99% w zakresie 60 ns

 Nabywanie:
 Zimny start: 27 s
 Ciepły start: 1 s
 Start wspomagany: 1 s

 Wyjście danych:
 Szybkość transmisji: 4800-921600 bps (domyślnie: 115200 bps)
 Poziom sygnału: TTL
 Protokoły: NMEA, UBX
 Komunikaty UBX: PVT
 Komunikaty NMEA: RMC, VTG, GGA, GSA, GSV, GLL
 Częstotliwość aktualizacji: 0,25 Hz - 18 Hz (domyślnie: 10 Hz)
 Pamięć FLASH: Zachowuje konfigurację po utracie zasilania

 Ograniczenia operacyjne:
 Wysokość: 80 000 m
 Prędkość: 500 m/s
 Dynamika: < 4 g

 Zasilanie:
 Napięcie wejściowe: 3,6 V-5,5 V (typowo: 5,0 V)
 Pobór mocy: 15 mA przy 5,0 V

 Wymiary fizyczne:
 Wymiary: 16,5 x 12,3 x 6,0 mm
 Waga: 3 g
 Złącze: 4-pinowe złącze 1,00 mm

 Temperatura:
 Temperatura robocza: od -40°C do +85°C
 Temperatura przechowywania: od -40°C do +105°C

 Wskaźnik LED:
 Dioda LED PPS: wyłączona, gdy nie ma sygnału; miga na niebiesko po pozycjonowaniu 3D, niebieskie światło miga

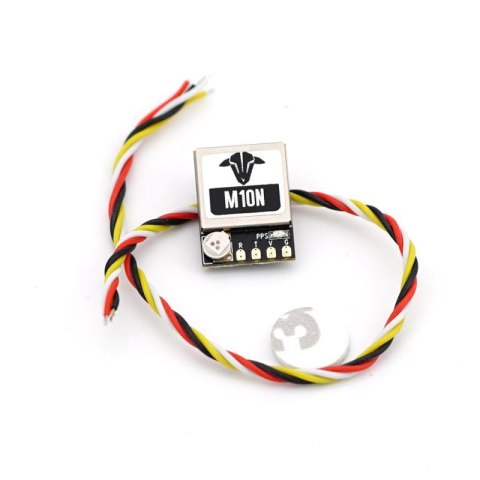

 Zestaw zawiera:
 1x moduł GPS TBS M10N Glonass
