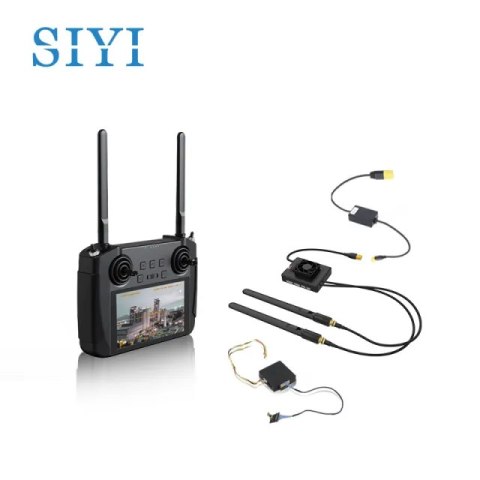

HD system Remote Controller SIYI MK15 Handheld Ground Station HDMI Combo

Systemowy pilot zdalnego sterowania SIYI MK15 Ręczna stacja naziemna Standard Combo

Siyi MK15 oferuje solidny, wysokowydajny system sterowania odpowiedni do różnych zastosowań dronów. Zaprojektowany z myślą o łączności dalekiego zasięgu i przesyłaniu strumieniowym wideo, obsługuje kontrolery lotu typu open source i zapewnia niezawodną wydajność w rolnictwie i zastosowaniach korporacyjnych.

Przegląd systemu

• Maksymalny zasięg transmisji: 15 km (bez przeszkód, wolny od zakłóceń)
• Kanały: 13 kanałów fizycznych, 16 kanałów komunikacyjnych
• Kontrolery lotu kompatybilne z łączem danych:

  • Kontrolery PX4 / Ardupilot Open-source: Kompatybilne z modelami takimi jak SIYI N7



Kompatybilność ze strumieniowaniem wideo

• Aplikacja Android:

  • Aplikacja SIYI: SIYI FPV
  • Open-source GCS: QGroundControl, Mission Planner


• Windows GCS: QGroundControl, Mission Planner (tylko H264)

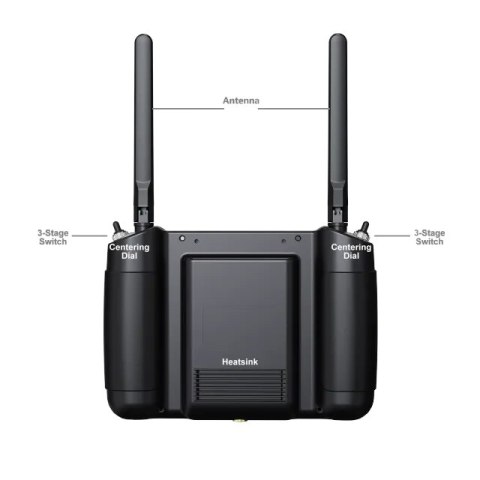

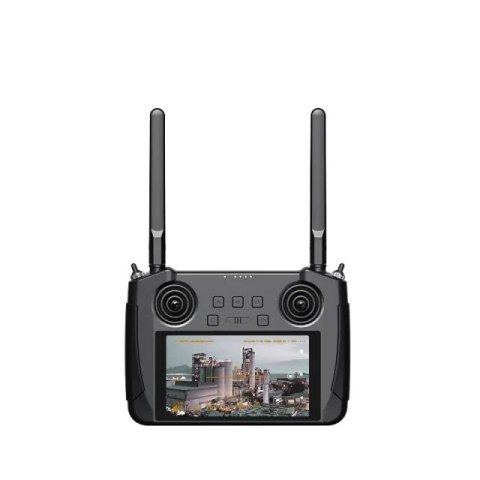

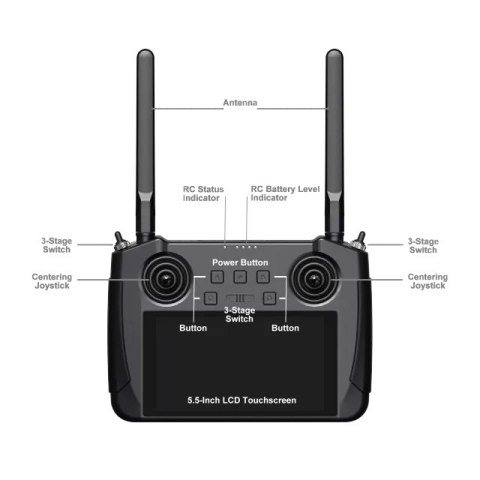

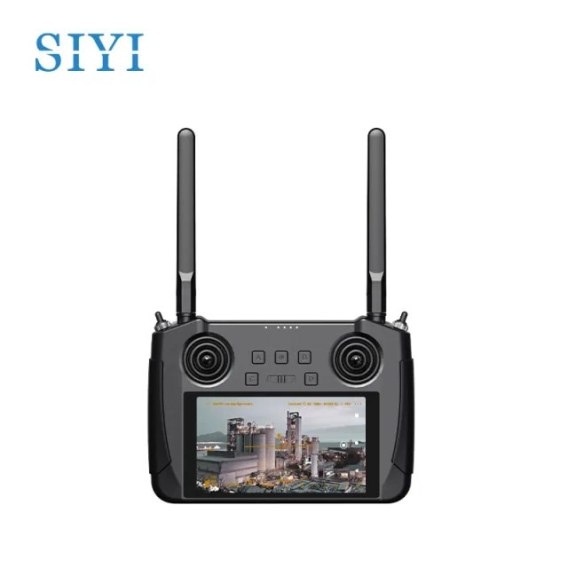

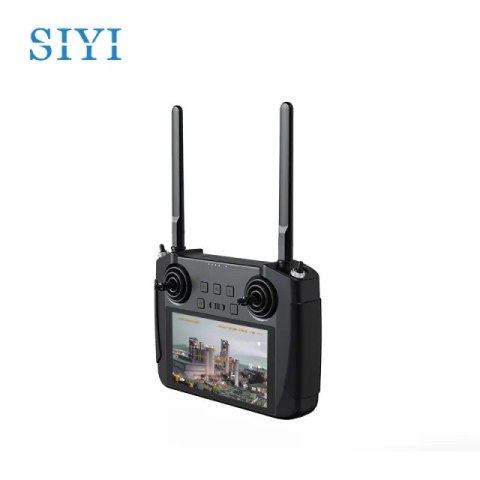

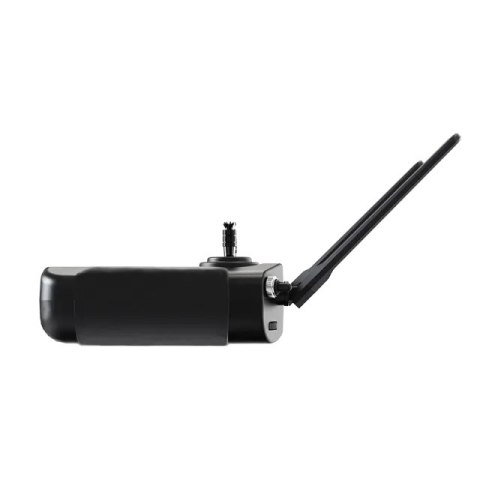

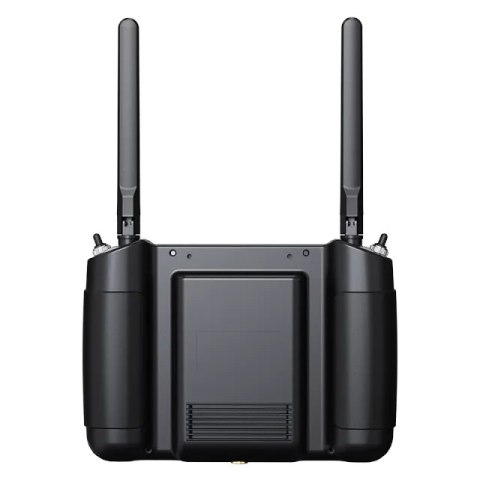

Urządzenie naziemne (pilot zdalnego sterowania)

• Monitor: 5,5-calowy ekran dotykowy LCD HD o wysokiej jasności
• System: Android 9.0 OS, 2GB RAM, 16GB ROM
• Bateria: 10200 mAh 7.4V 2S Li-ion (75.48 Wh), szybkie ładowanie PD 20W, 5-godzinny czas ładowania, 13-godzinny czas pracy baterii
• Wzmocnienie anteny:

  • Antena Omni: 5 dBi
  • Antena dalekiego zasięgu: 11 dBi (dołączona do edycji korporacyjnej)
  • Opcjonalna antena Lollipop: 5 dBi


• Interfejs i porty:

  • Wyjście wideo HDMI (tylko w wersji Enterprise)
  • USB-A dla urządzeń zewnętrznych (mysz, dysk USB)
  • Typ C do ładowania, aktualizacji oprogramowania układowego (dolny 4-pin GH1.25) i przesyłania plików
  • Gniazdo karty SIM dla sieci komórkowej
  • Gniazdo karty TF dla pamięci zewnętrznej
  • 1/4-calowy standardowy otwór na śrubę do montażu na statywie


• Wymiary (antena nałożona): 189 x 138 x 41 mm
• Waga (antena nałożona): 850 g
• Poziom wodoodporności: IP53
• Temperatura pracy: -10℃ do 50℃

Jednostka powietrzna

• Wyjście sygnału: 16 kanałów SBUS, 5 kanałów PWM
• Interfejs i porty:

  • Wyjście sygnału RC: RC (GH1.25 3-Pin)
  • Datalink do FC: UART (GH1.25 4-Pin)
  • Kanały PWM 1-5: PWM (GH1.25 6-Pin)
  • LAN dla wejścia wideo / komunikacji sieciowej (GH1.25 8-Pin)
  • Uaktualnienie oprogramowania układowego: Type-C


• Wzmocnienie anteny: Antena Omni: 5 dBi, opcjonalna antena Lollipop: 5 dBi
• Napięcie robocze:

  • MK15 Air Unit (edycja rolnicza): 4S do 18S / 16,8 do 75,6 V (wczesne partie obsługują tylko 6S do 14S)
  • HM30 Air Unit (enterprise edition, MK32): 3S do 6S / 12,6 do 25,2 V (wczesne partie obsługują tylko 3S do 4S)
  • Moduł zasilania od 4S do 18S: 16,8 do 75,6 V


• Zużycie energii:

  • MK15 Air Unit (rolnictwo): Średnio 3,2 W, szczytowo 12 W
  • HM30 Jednostka powietrzna: Średnio 2,8 W, szczytowo 12 W
  • HM30 Air Unit + Power Module: Średnio 3,2 W, szczytowo 12 W


• Wymiary (bez anteny): 70 x 55 x 16 mm (z wentylatorem)
• Waga (bez anteny): MK15 Air Unit: 100 g, HM30 Air Unit: 74 g, HM30 Air Unit + Power Module: 109 g
• Temperatura pracy: -10℃ do 50℃

Konwerter wejściowy HDMI jednostki powietrznej (opcjonalny, w zestawie z MK32 / MK15 HDMI combo)

• Wejście wideo: Micro HDMI
• Wyjście wideo: Ethernet
• Napięcie robocze: 12 V
• Zużycie energii: 3 W
• Nagrywanie wideo: 1080p @ 30 fps, 720p @ 30 fps, format H265
• Bitrate zapisu: 12 Mbps (kodek H265)
• Format plików: FAT32
• Obsługiwana pamięć masowa: MicroSD Class10, do 32 GB
• Wymiary: 42 x 41 x 11 mm
• Waga: 26 g
• Temperatura pracy: -10℃ do 50℃
