MATEKSYS PDB-HEX PDB з BEC та датчиком струму для гексакоптерів та квадрокоптерів

Вступ

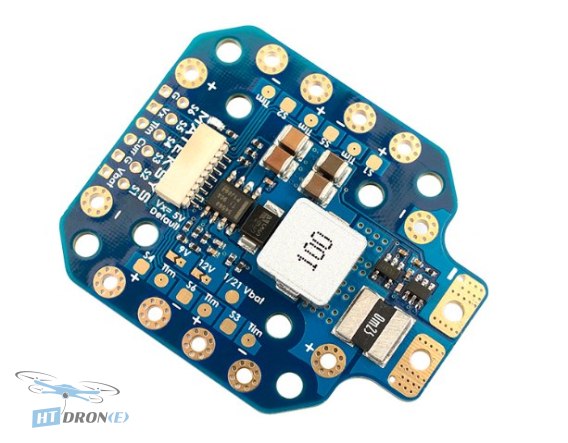

MATEKSYS PDB-HEX - це вдосконалена шестикутна плата розподілу живлення, розроблена спеціально для потужних гексакоптерів та квадрокоптерів FPV. Вона забезпечує надійне та стабільне живлення для всіх компонентів вашого дрона, інтегруючи функціонал датчика струму та регульованого BEC. Ця плата є ключовим елементом для побудови професійних FPV систем, де важлива кожна деталь.

Ключові переваги

• Універсальна сумісність: Підтримка широкого діапазону вхідної напруги від 6 до 60 В (2-12S LiPo) для максимальної гнучкості конфігурації.
• Потужний датчик струму: Вбудований датчик струму з діапазоном до 264 А забезпечує точні дані телеметрії для моніторингу навантаження.
• Регульований BEC: Вихід BEC з можливістю налаштування на 5 В, 9 В або 12 В (до 5 А) для живлення різноманітних пристроїв.
• Надійний захист: Інтегровані функції захисту від перевантаження, короткого замикання та самовідновлення для безпеки компонентів.
• Оптимізовано для FPV: Розділяє живлення для шести ESC, підтримуючи передачу сигналу телеметрії через інтегровані пади.
• Компактний дизайн: Легка (12 г) та компактна конструкція з монтажними отворами 30,5x30,5 мм та 20x20 мм.
• Високоякісні компоненти: В комплекті конденсатор Rubycon ZLJ 63 V 390 µF для стабілізації живлення.
• Легкість встановлення: Включає необхідні кабелі та роз'єми для швидкого монтажу.

Технічні характеристики

• Виробник: MATEKSYS
• Модель: PDB-HEX
• Тип продукту: Плата розподілу живлення (PDB) з BEC та датчиком струму
• Вхідна напруга: 6-60 В DC (2-12S LiPo)
• Датчик струму: Діапазон 264 А, вихід ADC 3.3 В (масштабування: 125 для INAV/Betaflight, 80 для ArduPilot)
• Струм ESC: 60 А безперервно, 100 А імпульсно на кожен вихід
• Загальний струм PDB: 140 А безперервно, 264 А імпульсно

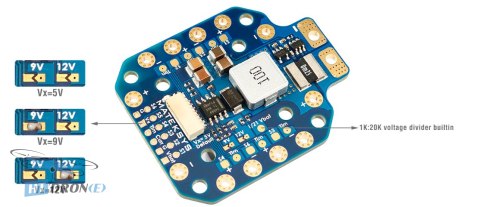

• Вихід BEC (Vx): 5 В (5 А безперервно), 9 В або 12 В через джампер (4 А безперервно, до 5 А піково)
• Захист BEC: Стійкість до короткого замикання (1 сек), захист від перевантаження, автоматичне відновлення
• Дільник напруги: Резистори 1 кОм : 20 кОм (вихід = 1/21 VBAT)

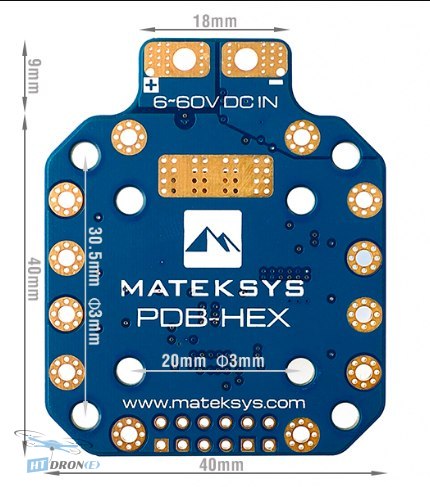

• Монтажні отвори: 30,5x30,5 мм та 20x20 мм (Ø3 мм)
• Розміри: 49 x 40 x 6 мм
• Вага: 12 г
• Комплектація: PDB-HEX, конденсатор Rubycon 390 µF, кабель 8-pin JST-SH1.0, 2x роз'єми 8-pin JST-SH1.0

Застосування

Ця плата розподілу живлення ідеально підходить для створення потужних FPV дронів, гексакоптерів, квадрокоптерів, а також для професійних аерозйомок та відеозйомки, де потрібна висока надійність та стабільність живлення. Вона також може використовуватися в проектах DIY дронів, що вимагають розширених можливостей телеметрії та розподілу потужності.

Сумісність

Плата сумісна з більшістю сучасних польотних контролерів та ESC, що використовуються в FPV дронах. Підтримує монтажні отвори 30,5x30,5 мм та 20x20 мм. Вихід BEC може живити камери, відеопередавачі, GPS модулі та інші компоненти з напругою 5 В, 9 В або 12 В.

FAQ

Яка максимальна напруга підтримується платою MATEKSYS PDB-HEX?

Плата MATEKSYS PDB-HEX підтримує вхідну напругу від 6 до 60 В DC, що відповідає 2-12S LiPo акумуляторам. Це забезпечує гнучкість у виборі джерела живлення для вашого дрона.

Чи підходить MATEKSYS PDB-HEX для FPV квадрокоптерів?

Так, ця плата ідеально підходить для FPV квадрокоптерів та гексакоптерів. Вона забезпечує живлення до шести ESC та підтримує передачу телеметрії, що є важливим для безпечного польоту.

Які функції захисту має MATEKSYS PDB-HEX?

Плата оснащена захистом від перевантаження по струму, має високу стійкість до короткого замикання (до 1 секунди) та функцію автоматичного відновлення після усунення проблеми.

Які виходи BEC доступні на MATEKSYS PDB-HEX?

Плата має регульований BEC з виходами 5 В (стандартно), 9 В або 12 В через джампер. Максимальний безперервний струм становить 5 А, що дозволяє живити різноманітне бортове обладнання.
