MATEKSYS Power Distribution Board FCHUB-12S V2 - плата розподілу живлення для потужних дронів

Вступ

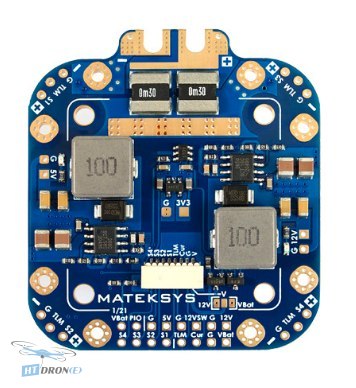

MATEKSYS FCHUB-12S V2 - це високопродуктивна плата розподілу живлення (PDB), розроблена спеціально для багатороторних дронів класу X та важких БПЛА. Вона забезпечує надійне та стабільне живлення для чотирьох регуляторів швидкості (ESC), вирізняється високою точністю вимірювання струму та пропонує кілька вихідних BEC-модулів для живлення різноманітного обладнання. Це незамінний компонент для створення потужних та стабільних систем керування дронами.

Ключові переваги

• Надійне живлення для чотирьох ESC з можливістю телеметрії BlHeli32.
• Високоточний датчик струму до 440A для детального моніторингу.
• Регульовані виходи BEC: 5V (5A), 12V (4A) та перемикається 12VSW (2A).
• Вбудовані схеми захисту від перевантаження, короткого замикання та самовідновлення.
• Підтримка широкого діапазону вхідної напруги від 8 до 60V DC (3-12S LiPo).
• Компактна конструкція зі стандартним кріпленням 30.5x30.5 мм для легкої інтеграції.
• Вбудований подільник напруги 1K:20K для телеметрії.
• Індикатори LED для 5V та 12V для зручного контролю стану.

Технічні характеристики

• PDB:

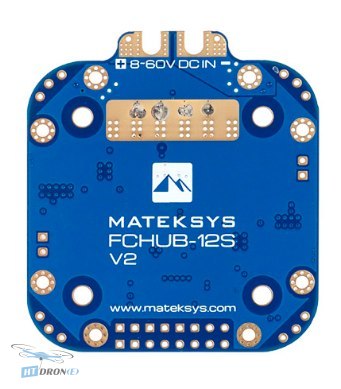

• Вхідна напруга: 8~60 V (3~12S LiPo)
• Безперервний струм: 4x70A
• Піковий струм: 4x110A
• Виходи для ESC: 4x живлення/сигнал/телеметрія
• Датчик струму: 440A, 3.3V ADC, Шкала 75
• Індикатори: 2x LED для 5V, 12V
• Вбудований подільник напруги: 1K:20K
• Роз'єм JST-SH 8-pin:
• VCC: 12V або VBat (на вибір)
• GND: Земля
• Curr: Сигнал датчика струму
• TLM: Телеметрія ESC BlHeli32
• S1~S4: Сигнал ESC
• Вихід BEC 5V:
• Напруга: 5.1 +/- 0.1 V DC
• Безперервний струм: 5A, Макс. 6A
• Захист: від короткого замикання (2 сек), від перевантаження, самовідновлення
• Вихід BEC 12V:
• Напруга: 12.0 +/- 0.2 V DC (при V_in >=12V)
• Безперервний струм: 4A, Макс. 5A
• При V_in <12V, V_out = V_in</li>
• Захист: від короткого замикання (2 сек), від перевантаження, самовідновлення
• Перемикаємий вихід 12V (12VSW):
• Керування: PINIO (High/Low рівень)
• Макс. струм: 2A
• Застосування: живлення VTX, LED тощо.
• Вихід BEC 3.3V:
• Тип: лінійний регулятор
• Безперервний струм: 500 mA

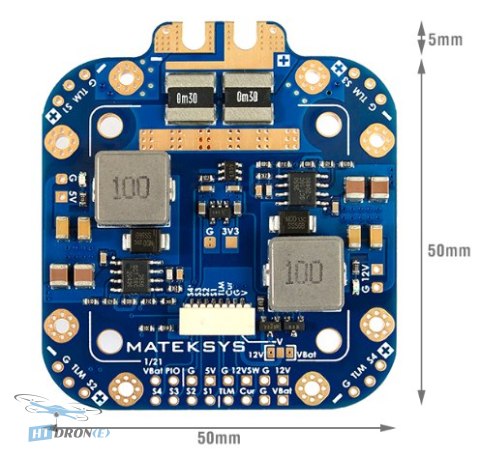

• Фізичні параметри:
• Монтаж: 30.5x30.5 мм, отвори Φ3 мм
• Розміри: 55x50x6 мм
• Вага: 21 г

Застосування

Ця плата ідеально підходить для побудови потужних FPV дронів, гоночних квадрокоптерів, професійних відеознімальних платформ та інших UAV, де потрібне надійне розподілення живлення та точний моніторинг струму. Перемикаємий вихід 12V дозволяє зручно керувати живленням додаткових пристроїв.

Сумісність

Підтримує вхідну напругу від 8 до 60V DC (3-12S LiPo). Має стандартний монтажний отвір 30.5x30.5 мм. Сумісна з ESC, що підтримують телеметрію BlHeli32 через 8-піновий роз'єм JST-SH. Виходи BEC 5V, 12V та 3.3V підходять для живлення більшості польотних контролерів, відеопередавачів, камер та інших бортових пристроїв.

FAQ

Де купити плату розподілу живлення MATEKSYS FCHUB-12S V2 в Україні?

Плату MATEKSYS FCHUB-12S V2 можна замовити в інтернет-магазині HTDRONE. Ми знаходимося в Польщі, але пропонуємо швидку та надійну доставку в Україну за допомогою Нової Пошти.

Які основні переваги плати MATEKSYS FCHUB-12S V2 для FPV дронів?

Ця плата забезпечує стабільне живлення для чотирьох ESC, має високоточний датчик струму до 440A, кілька вихідних BEC-модулів (5V, 12V, 3.3V) та перемикаємий вихід 12V. Вона також підтримує широкий діапазон вхідної напруги 8-60V DC.

Чи підходить MATEKSYS FCHUB-12S V2 для важких вантажних дронів?

Так, плата розроблена для потужних багатороторних дронів класу X та важких БПЛА. Її характеристики, такі як безперервний струм 4x70A та піковий 4x110A, роблять її ідеальною для таких завдань.

Які типи ESC підтримує плата MATEKSYS FCHUB-12S V2?

Плата має 4 виходи для живлення, сигналу та телеметрії ESC. Вона особливо добре працює з ESC, що підтримують телеметрію BlHeli32, завдяки спеціальному виходу TLM.

Чи є в платі захист від перевантаження та короткого замикання?

Так, виходи BEC 5V та 12V оснащені вбудованими схемами захисту від короткого замикання (до 2 секунд) та перевантаження, які автоматично відновлюють роботу після усунення проблеми.
