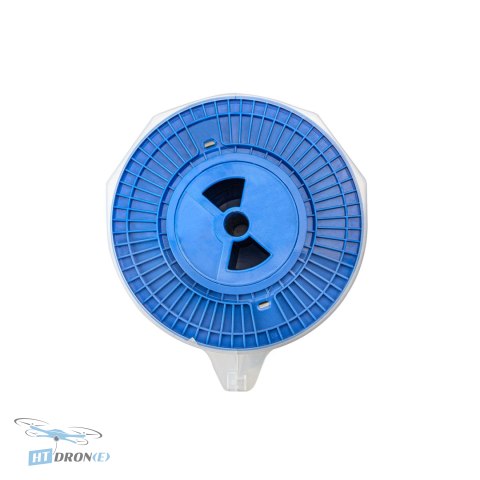

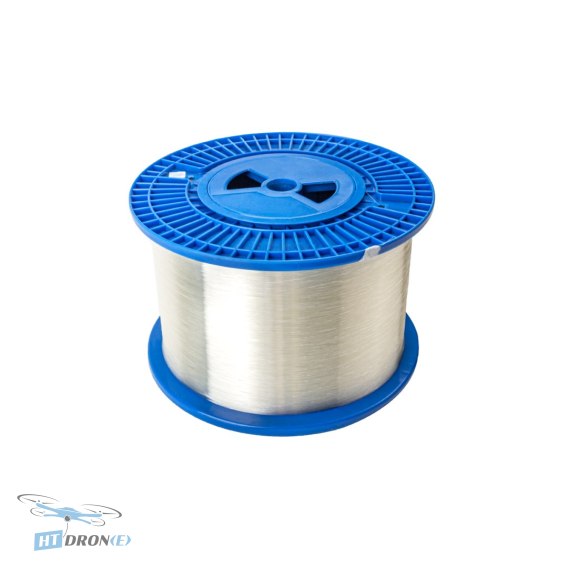

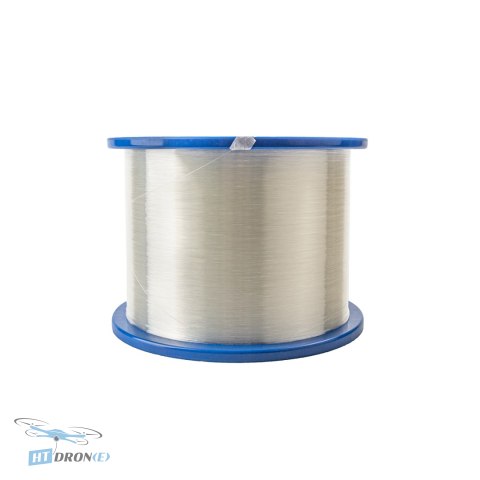

Pilotix G657.A2 0.25mm 60.5km - Оптичне волокно для дронів, робототехніки

Вступ

Кабель оптичного волокна Pilotix G657.A2 діаметром 0.25 мм та довжиною 60.5 км - це сучасне рішення для високошвидкісної передачі даних на значні відстані. Він розроблений спеціально для систем, де традиційні методи радіозв'язку обмежені або недоступні, забезпечуючи стабільність та надійність з'єднання. Це найкращий вибір для професійних застосувань у сфері дронів, робототехніки та промислових комунікацій.

Ключові переваги

• Висока пропускна здатність для передачі даних на великі відстані.
• Підвищена стійкість до згинань завдяки стандарту G.657.A2.
• Мінімальне загасання сигналу для стабільної роботи.
• Надійність у складних умовах експлуатації та при малих радіусах згину.
• Відповідність міжнародним стандартам ITU-T G.657 та IEC 60793-2-50.
• Оптимізовано для одномодової оптичної передачі.
• Довжина 60.5 км на одному мотку для зручності монтажу.
• Перевірена якість від Pilotix для відповідальних завдань.

Технічні характеристики

• Стандарт кабелю: G657.A2
• Діаметр волокна: 0.25 мм
• Довжина кабелю: 60.5 км / рулон
• Діаметр оболонки: 125.0 ± 0.7 μm
• Нерівномірність оболонки: ≤ 0.7 %
• Діаметр покриття: 235 ~ 245 μm
• Похибка концентричності оболонки та покриття: ≤ 12.0 μm
• Нерівномірність покриття: ≤ 6.0 %
• Похибка концентричності ядра та оболонки: ≤ 0.5 μm
• Викривлення (радіус): ≥ 4 m
• Коефіцієнт загасання:
  • 1310 нм: ≤ 0.35 dB/km
  • 1383 нм (після старіння H2): ≤ 0.35 dB/km
  • 1460 нм: ≤ 0.25 dB/km
  • 1490 нм: ≤ 0.23 dB/km
  • 1550 нм: ≤ 0.21 dB/km
  • 1625 нм: ≤ 0.23 dB/km
• Зміна загасання від довжини хвилі:
  • 1285~1330 нм VS 1310 нм: ≤ 0.03 dB/km
  • 1525~1575 нм VS 1550 нм: ≤ 0.02 dB/km
• Довжина хвилі нульової дисперсії (λ₀): 1300 ~ 1324 нм
• Нахил нульової дисперсії (S₀): ≤ 0.092 ps/(nm²·km)
• Коефіцієнт дисперсії поляризації (PMD):
  • Максимальне значення для одинарного волокна: ≤ 0.1 ps/km½
  • Значення для кабелю (M=20, Q=0.01%): ≤ 0.06 ps/km½
  • Типове значення: 0.04 ps/km½
• Обмежувальна довжина хвилі оптичного кабелю (λcc): ≤ 1260 нм
• Діаметр модового поля (MFD):
  • 1310 нм: 8.4 ~ 9.2 μm
  • 1550 нм: 9.3 ~ 10.3 μm
• Ефективний показник заломлення (Neff):
  • 1310 нм: 1.466
  • 1550 нм: 1.467
• Точкова неоднорідність:
  • 1310 нм: ≤ 0.05 dB
  • 1550 нм: ≤ 0.05 dB
• Залежність від температури (-60°C до +85°C): ≤0.05 dB/km
• Цикли температури та вологості (-10°C до +85°C, 98% RH): ≤0.05 dB/km
• Залежність від замочування у воді (23°C, 30 днів): ≤0.05 dB/km
• Залежність від вологого тепла (85°C, 85% RH, 30 днів): ≤0.05 dB/km
• Старіння в сухому теплі (85°C, 30 днів): ≤0.05 dB/km
• Тест на міцність: ≥ 9.0 N; ≥ 1.0 %; ≥ 100 kpsi
• Додаткові втрати при макро-згинанні:
  • 10 витків, радіус 15 мм при 1550 нм: ≤ 0.03 dB
  • 10 витків, радіус 15 мм при 1625 нм: ≤ 0.1 dB
  • 1 оберт, радіус 10 мм при 1550 нм: ≤ 0.1 dB
  • 1 оберт, радіус 10 мм при 1625 нм: ≤ 0.2 dB
  • 1 оберт, радіус 7.5 мм при 1550 нм: ≤ 0.5 dB
  • 1 оберт, радіус 7.5 мм при 1625 нм: ≤ 1.0 dB
• Сила зняття покриття:
  • Типова середня: 1.5 N
  • Пікова: 1.3~8.9 N
• Параметр динамічної втоми (nd): ≥ 20

Застосування

Цей оптичний кабель ідеально підходить для систем передачі даних на великі відстані у сферах: FPV дронів, безпілотних літальних апаратів (БПЛА), промислової автоматизації, робототехніки, систем моніторингу та контролю, а також для будь-яких проектів, що вимагають надійного високошвидкісного з'єднання. Завдяки стійкості до згинання, його можна ефективно використовувати в умовах обмеженого простору або складного монтажу.

Сумісність

Модулі оптичного зв'язку Pilotix сумісні лише з трансиверами тієї ж серії. Сумісність з іншими серіями не гарантується. Рекомендації щодо вибору трансивера залежно від відстані: до 9 км - 20 км трансивер; 10-14 км - 40 км трансивер; 15-20 км і більше - 60 км трансивер.

FAQ

Яке призначення кабелю оптичного волокна Pilotix G657.A2 0.25mm?

Цей кабель призначений для забезпечення високошвидкісного та надійного зв'язку на великі відстані, особливо в умовах, де радіозв'язок обмежений. Він ідеально підходить для FPV дронів, платформ робототехніки та інших систем, що вимагають стабільної передачі даних з мінімальним загасанням.

Які основні переваги кабелю Pilotix G657.A2 порівняно з іншими типами волокон?

Кабель G657.A2 має підвищену стійкість до згинання, що дозволяє використовувати його навіть при малих радіусах згину без значних втрат сигналу. Він також забезпечує низьке загасання та відповідає міжнародним стандартам, гарантуючи стабільну роботу.

Чи сумісний цей оптичний кабель з будь-якими трансиверами?

Ні, модулі оптичного зв'язку Pilotix сумісні лише з трансиверами тієї ж серії Pilotix. Переконайтеся, що ви використовуєте відповідні трансивери для забезпечення повної сумісності та оптимальної роботи системи.

Які рекомендації щодо вибору трансивера для різних відстаней?

Для відстаней до 9 км рекомендується трансивер на 20 км, для 10-14 км - на 40 км, а для 15-20 км і більше - на 60 км. Це допоможе забезпечити стабільний сигнал на потрібній дистанції.

Де купити кабель оптичного волокна Pilotix G657.A2 з доставкою в Україну?

Ви можете замовити кабель оптичного волокна Pilotix G657.A2 в магазині HTDRONE. Ми пропонуємо швидку та надійну доставку в Україну за допомогою Нової Пошти (Нова Пошта).
