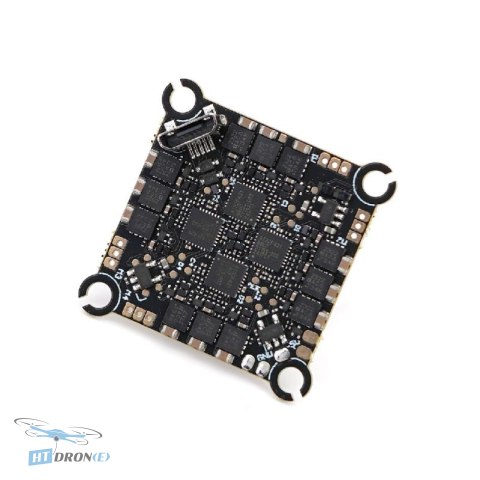

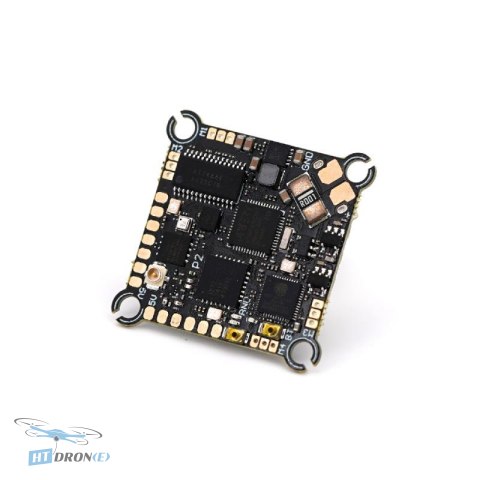

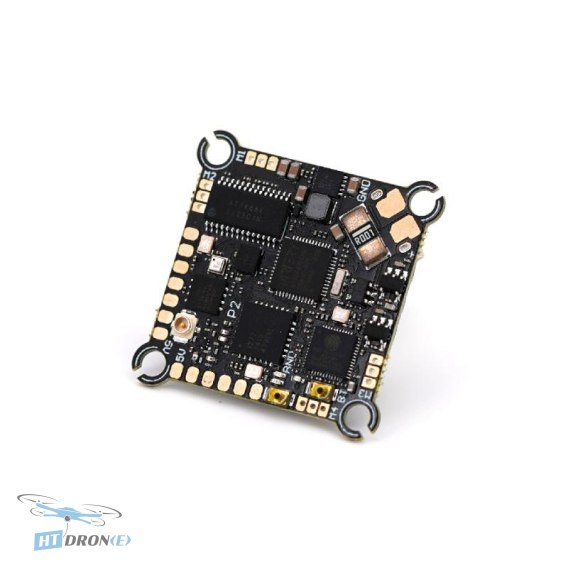

TBS AIO Lucid 1-2S kontroler lotu zintegrowany z Crossfire ESC i OSD

Wprowadzenie

TBS AIO Lucid 1-2S to zaawansowany kontroler lotu typu 'wszystko w jednym' (AIO), zaprojektowany specjalnie dla wymagających użytkowników dronów FPV. Jest to idealne rozwiązanie dla pilotów dronów dalekiego zasięgu (long-range) oraz entuzjastów dronów typu whoop, którzy poszukują maksymalnej wydajności i niezawodności przy minimalnej liczbie komponentów. Płytka integruje kontroler lotu, 4-kanałowy ESC, odbiornik TBS Crossfire oraz układ OSD, oferując potężne możliwości w kompaktowej obudowie.

Kluczowe zalety

• Zintegrowany odbiornik TBS Crossfire: Zapewnia niezawodną łączność na duże odległości, eliminując potrzebę zewnętrznego odbiornika i upraszczając budowę drona.
• Wysokowydajny procesor MCU: Wyposażony w potężny procesor AT32F435RMT7 pracujący z częstotliwością 288 MHz dla błyskawicznego przetwarzania danych i stabilnego lotu.
• Zaawansowany żyroskop: Precyzyjny żyroskop ICM-42688P gwarantuje doskonałą stabilizację i kontrolę lotu w każdych warunkach.
• Mocny ESC 4 w 1: Obsługuje 4 silniki z prądem do 7A każdy (łącznie do 24A), idealny do konfiguracji 1S-2S, z funkcjami telemetrii i pomiaru prądu.
• Wbudowany OSD: Układ AT7456E umożliwia wyświetlanie danych telemetrycznych na analogowym sygnale wideo FPV w czasie rzeczywistym.
• Rejestrator czarnej skrzynki: 8 MB wbudowanej pamięci flash pozwala na zapis danych lotu, co jest nieocenione przy strojeniu i diagnostyce.
• Bogactwo portów łączności: 3 pełne porty UART oraz dedykowany port SmartAudio zapewniają elastyczność konfiguracji i podłączania dodatkowych urządzeń.
• Kompaktowa i lekka konstrukcja: Wymiary 28x28mm z rozstawem montażowym 25x25mm i waga zaledwie 4g idealnie pasują do ram dronów whoop.

Specyfikacje techniczne

• MCU: AT32F435RMT7, 288 MHz
• Żyroskop: ICM-42688P
• ESC: 4 x 7 A (łącznie maks. 24 A) z telemetrią i czujnikiem prądu
• BEC: 5 V 2 A
• OSD: AT7456E
• Czarna skrzynka: 8 MB pamięci flash
• UART: UART1 / UART2 (Smart Audio) / UART3 (DJI O3) / UART5 (CRSF Rx)
• Wejście zasilania: 1S-2S
• Wymiary płytki: 28 mm x 28 mm
• Wymiary zewnętrzne: 30 mm x 30 mm
• Rozstaw montażowy: 25 mm x 25 mm
• Waga: ~4 g

Zastosowania

TBS AIO Lucid 1-2S jest doskonałym wyborem do budowy lekkich i wydajnych dronów FPV, w tym modeli wyścigowych, freestyle, long-range oraz dronów typu cinematic whoop. Zintegrowany odbiornik Crossfire sprawia, że jest to idealna jednostka dla użytkowników systemu TBS, ceniących sobie zasięg i niezawodność sterowania.

Kompatybilność

Płytka jest zaprojektowana do pracy z systemami zasilania 1S i 2S. Posiada standardowy rozstaw montażowy 25x25mm, pasujący do większości ram dronów whoop i mikro FPV. Zintegrowany odbiornik TBS Crossfire zapewnia bezproblemową współpracę z nadajnikami TBS.

FAQ

Jaki jest główny cel zastosowania kontrolera lotu TBS AIO Lucid 1-2S?

TBS AIO Lucid 1-2S został zaprojektowany z myślą o pilotach dronów FPV, którzy potrzebują zintegrowanego rozwiązania 'wszystko w jednym'. Jest idealny zarówno dla dronów typu 'whoop', jak i dla konstrukcji dalekiego zasięgu pracujących na napięciu 1S lub 2S, oferując niezawodność systemu Crossfire oraz mocne ESC.

Jakie są kluczowe komponenty zintegrowane w płytce TBS AIO Lucid 1-2S?

Płytka integruje kontroler lotu z procesorem AT32F435RMT7 i żyroskopem ICM-42688P, odbiornik TBS Crossfire dla stabilnej łączności, 4-kanałowy ESC obsługujący do 7A na kanał (łącznie 24A), oraz układ OSD AT7456E do wyświetlania danych lotu.

Czy TBS AIO Lucid 1-2S nadaje się do budowy dronów FPV o większej mocy?

Tak, kontroler jest przystosowany do pracy w konfiguracjach 1S-2S i posiada ESC zdolne obsłużyć do 24A (4x7A), co czyni go odpowiednim wyborem nawet dla bardziej wymagających konstrukcji, które potrzebują nieco dodatkowej mocy, nie przegrzewając się.

Gdzie mogę kupić kontroler lotu TBS AIO Lucid 1-2S z szybką dostawą?

Kontroler lotu TBS AIO Lucid 1-2S możesz kupić w naszym sklepie HTDRONE. Oferujemy szybką dostawę na terenie Polski oraz wysyłkę międzynarodową za pośrednictwem DHL, zapewniając sprawdzoną i niezawodną obsługę zamówień.

Jakie są wymiary i waga kontrolera TBS AIO Lucid 1-2S?

Płytka ma wymiary 28 mm x 28 mm z rozstawem montażowym 25 mm x 25 mm, co jest standardem dla dronów typu whoop. Jej waga wynosi około 4 gramów, co minimalizuje dodatkowe obciążenie drona.
