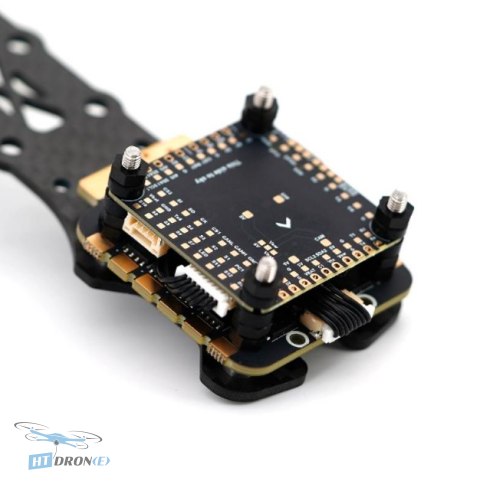

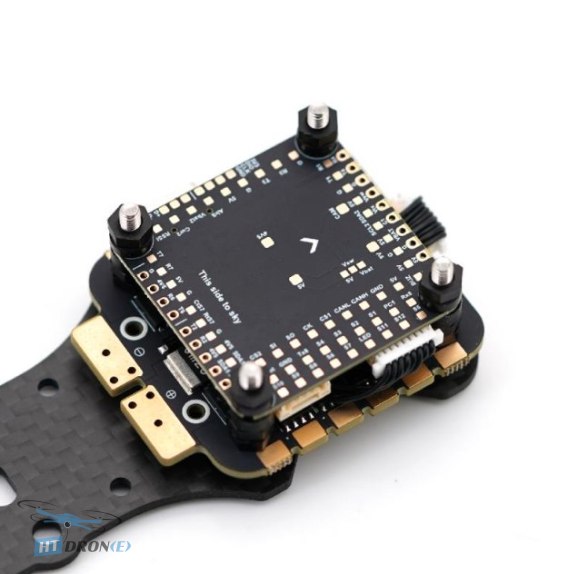

TBS Lucid H7 8S 60A Stack - Kontroler lotu i ESC 4w1 dla dronów FPV

Wprowadzenie

TBS Lucid H7 8S 60A Stack to wysoce zintegrowany moduł 4w1, stworzony z myślą o entuzjastach FPV poszukujących najwyższej wydajności. Łączy w sobie zaawansowany kontroler lotu oparty na procesorze STM32H743VIH6 z potężnym, wysokoprądowym ESC (60A ciągłego, 85A szczytowego) kompatybilnym z zasilaniem 8S. Jest to idealne rozwiązanie do budowy szybkich dronów freestyle'owych, wyścigowych oraz profesjonalnych platform filmowych, które wymagają niezawodności i mocy.

Kluczowe zalety

• Potężny kontroler lotu z MCU STM32H743VIH6 (480 MHz) i 1MB RAM dla maksymalnej wydajności.
• Podwójne żyroskopy ICM42688 zapewniające niezrównaną stabilność i precyzję lotu.
• Wysokoprądowy ESC 60A (kompatybilny z 8S Lipo) do obsługi najmocniejszych silników.
• Zintegrowany barometr DPS310 i SPI OSD (AT7456E) dla klarownej telemetrii i informacji o wysokości.
• Pełna kompatybilność z popularnym oprogramowaniem: AM32 dla ESC, ArduPilot, Betaflight, INAV dla FC.
• Innowacyjna konstrukcja Gorilla-mount chroniąca elektronikę i zapewniająca optymalny przepływ powietrza.
• Elastyczne opcje montażu: Gorilla-mount, 30.5x30.5mm oraz wsporniki dla 20x20mm.
• Obsługa podwójnych wejść kamery i kompatybilność z DJI FPV OSD przez UART.

Specyfikacje techniczne

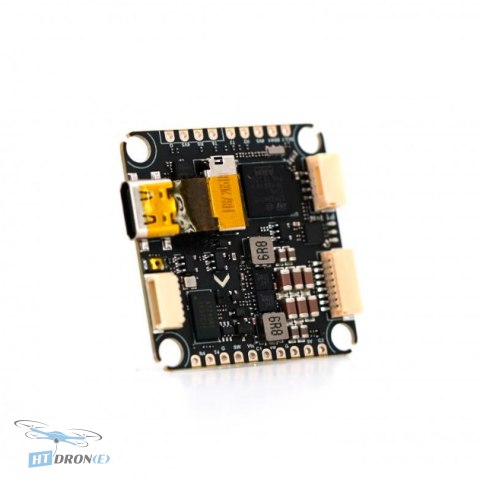

• FC MCU: STM32H743VIH6 @ 480 MHz, 1 MB RAM, 2 MB Flash
• FC Żyroskop: 2x ICM42688
• FC Układ OSD: AT7456E (SPI2)
• FC Barometr: Infineon DPS310 (I2C2)
• FC Wyjścia PWM: 13 kanałów (w tym dedykowana płytka LED)
• FC Czarna skrzynka (BB): Gniazdo MicroSD (SDIO)
• FC UART: 7 portów (1, 2, 3, 4, 6, 7, 8) z obsługą odwrócenia sygnału
• FC Magistrale I2C: 2
• FC Magistrala CAN: 1
• FC Wejścia analogowe: 6 kanałów ADC (VBAT, prąd, RSSI, prędkość lotu, Vbat2, Cur2)
• FC Wskaźniki LED: 3 (niebieska, zielona, czerwona)
• FC Breakout: SPI3
• FC Interfejs USB: Typ-C (USB 2.0)

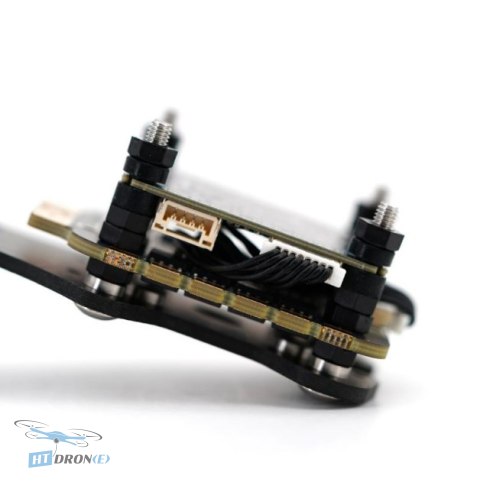

• FC Złącza JST: 1x JST-SH1.0 8-pin, 1x JST-GH1.25 4-pin
• FC Podwójne wejście kamery: Tak
• FC Sterowanie zasilaniem: Przełącznik 5V/Vbat
• FC Kompatybilność DJI FPV OSD: Tak (przez UART)

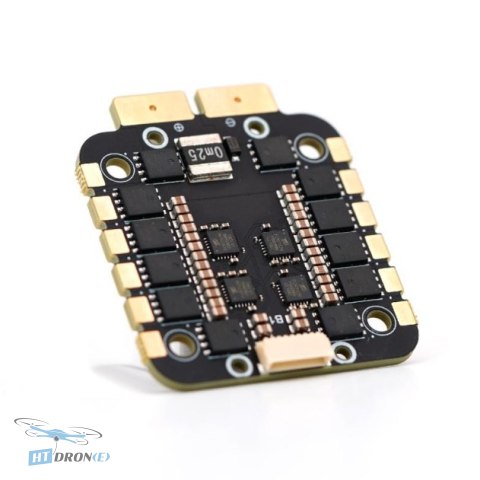

• ESC Oprogramowanie: AlkaMotors32 (AM32)
• ESC Cel: tbslu8s4in1
• ESC Prąd znamionowy: 60A x 4 (ciągły), 85A x 4 (szczytowy, 30s)
• ESC Kompatybilność śmigieł: do 11" (powyżej 7" wymagany dobry przepływ powietrza)
• ESC Wejście zasilania: 3-8S Lipo
• ESC Protokół: Dwukierunkowy Dshot 300/600, Telemetria KISS
• ESC Port prądu: Tak
• ESC BEC: Nie
• ESC Rozmiar: 50 x 42 mm
• ESC Mocowanie: Gorilla-mount (39.5x16.0mm), 30.5x30.5mm, wsporniki do 20x20mm
• Waga: 17.58g (22g z wspornikami)

Zastosowania

Ten zaawansowany stack jest idealny do budowy dronów FPV: od ekstremalnych maszyn freestyle'owych, przez szybkie drony wyścigowe, po stabilne platformy do filmowania z powietrza. Jego moc i wszechstronność pozwalają na tworzenie dronów zdolnych do przenoszenia większych śmigieł i generowania imponującej siły ciągu, przy zachowaniu precyzyjnej kontroli lotu.

Kompatybilność

Stack TBS Lucid H7 8S 60A oferuje szerokie możliwości integracji. Obsługuje zasilanie od 3S do 8S LiPo. Kontroler lotu posiada liczne porty UART, I2C, CAN oraz analogowe wejścia ADC, co ułatwia podłączenie zewnętrznych modułów GPS, odbiorników RC czy innych czujników. Złącza typu C dla USB oraz dedykowane złącza JST ułatwiają montaż. Kompatybilny z oprogramowaniem ArduPilot, Betaflight i INAV, a ESC z AM32. Montaż jest elastyczny dzięki wspornikom Gorilla-mount, standardowi 30.5x30.5mm oraz możliwości adaptacji do rozstawu 20x20mm.

FAQ

Jaki jest główny cel stosowania stosu TBS Lucid H7 8S 60A w dronach FPV?

Stos TBS Lucid H7 8S 60A jest przeznaczony do budowy wysokowydajnych dronów FPV, takich jak maszyny freestyle'owe, wyścigowe czy platformy filmowe. Jego głównym celem jest zapewnienie dużej mocy i precyzyjnej kontroli lotu dzięki zaawansowanemu kontrolerowi H7 i mocnemu ESC 60A, kompatybilnemu z zasilaniem 8S.

Jakie oprogramowanie jest kompatybilne ze stosem TBS Lucid H7 8S 60A?

Stos TBS Lucid H7 8S 60A oferuje szeroką kompatybilność. Kontroler lotu (FC) wspiera popularne oprogramowanie jak Betaflight, ArduPilot i INAV. Z kolei kontroler ESC jest kompatybilny z oprogramowaniem AlkaMotors32 (AM32), co pozwala na precyzyjne dostosowanie jego parametrów.

Jakie są możliwości montażu stosu TBS Lucid H7 8S 60A?

Stos oferuje elastyczne opcje montażu. Posiada standardowe otwory montażowe 30.5x30.5mm, a także wsporniki umożliwiające montaż na ramie z rozstawem 20x20mm. Dodatkowo, w zestawie znajdują się elementy montażowe Gorilla-mount, które zapewniają bezpieczne mocowanie i optymalny przepływ powietrza.

Jakie napięcie zasilania obsługuje ESC w tym stosie?

ESC w stosie TBS Lucid H7 8S 60A jest w stanie obsłużyć zasilanie z pakietów LiPo o napięciu od 3S do 8S. Pozwala to na budowę bardzo mocnych dronów, zdolnych do generowania wysokiego ciągu i pracy z wydajnymi silnikami.
