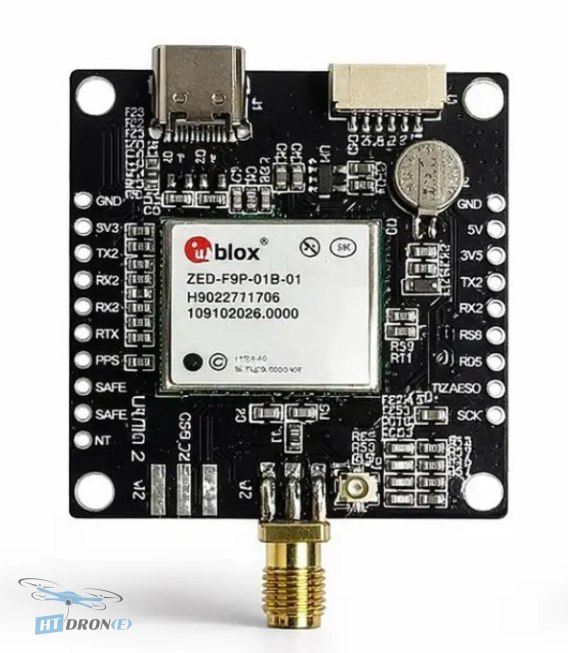

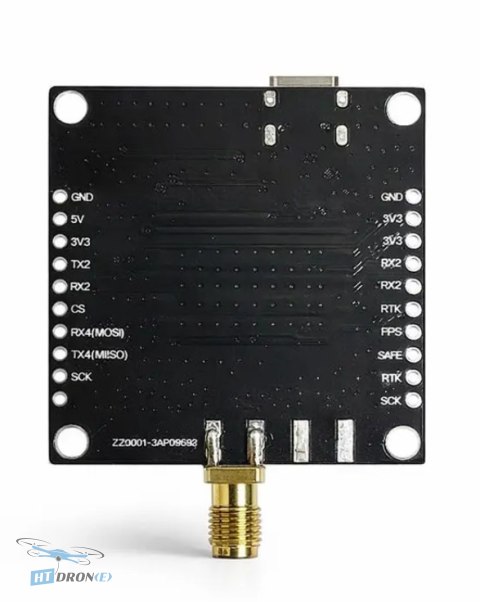

U-blox GPS/GNSS Module U-blox ZED-F9P-01B Multi-Band RTK

Wprowadzenie

Moduł U-blox ZED-F9P-01B to zaawansowany odbiornik GNSS (Global Navigation Satellite System) z obsługą wielu pasm i technologią RTK (Real-Time Kinematic), zaprojektowany z myślą o aplikacjach wymagających ekstremalnie wysokiej precyzji pozycjonowania. Jest to idealne rozwiązanie dla profesjonalistów i hobbystów w dziedzinie dronów FPV, UAV, robotyki mobilnej oraz systemów autonomicznych, gdzie dokładność na poziomie centymetrów jest kluczowa.

Kluczowe zalety

• Wysoka precyzja RTK: Osiąga dokładność pozycjonowania do 1 cm + 1 ppm dzięki przetwarzaniu danych z wielu pasm GNSS.
• Multi-Band GNSS: Obsługuje jednocześnie GPS, GLONASS, Galileo i BeiDou, co zwiększa niezawodność i dostępność sygnału.
• Wysoka częstotliwość odświeżania: Umożliwia śledzenie pozycji z szybkością do 20 Hz, co jest kluczowe dla dynamicznych zastosowań.
• Odporność na zakłócenia: Zaawansowane techniki przetwarzania sygnału minimalizują wpływ zakłóceń i multipathingu.
• Kompaktowa konstrukcja: Mimo zaawansowanych funkcji, moduł zachowuje niewielkie rozmiary, idealne do integracji z różnymi platformami.
• Łatwa integracja: Standardowe interfejsy komunikacyjne ułatwiają podłączenie do kontrolerów lotu i innych systemów.
• Bezpieczeństwo danych: Wbudowane mechanizmy zabezpieczające integralność danych nawigacyjnych.
• Zastosowanie profesjonalne: Niezastąpiony w geodezji, inspekcjach, rolnictwie precyzyjnym i autonomicznych pojazdach.

Specyfikacje techniczne

• Producent: U-blox
• Model: ZED-F9P-01B
• Typ: Moduł GPS/GNSS Multi-Band RTK
• Obsługiwane konstelacje: GPS, GLONASS, Galileo, BeiDou
• Pasma odbioru: L1C/A, L1OF, L2C, L2OF, E1B/C, E5b, B1I, B1OC, B2I, B2OC, E5a
• Maksymalna liczba kanałów: 184
• Częstotliwość aktualizacji pozycji: do 20 Hz
• Dokładność RTK: 0.01 m + 1 ppm (przy użyciu RTCM)
• Dokładność GNSS standalone: 1.5 m
• Czas pierwszego ustalenia pozycji (TTFF): Zimny start: 24s, Ciepły start: 2s, Gorący start: 1s
• Czułość śledzenia: -167 dBm
• Czułość odbioru: -148 dBm
• Zasilanie: 3.7V - 5.5V (typ. 4.5V)
• Pobór mocy: ok. 2.5W (w zależności od trybu pracy)
• Interfejsy: UART, SPI, I2C
• Protokół: u-blox binary, NMEA, RTCM
• Antena: Złącze SMA (wymaga zewnętrznej anteny GNSS L1/L2)
• Temperatura pracy: -40°C do +85°C

Zastosowania

Moduł U-blox ZED-F9P-01B znajduje zastosowanie w najbardziej wymagających dziedzinach, gdzie precyzja pozycjonowania jest absolutnym priorytetem. Jest to idealny wybór dla budowy profesjonalnych dronów inspekcyjnych, platform fotogrametrycznych, systemów rolnictwa precyzyjnego (np. dla autonomicznych traktorów), robotów mobilnych, pojazdów autonomicznych oraz wszelkiego rodzaju projektów badawczych i rozwojowych wymagających dokładnej nawigacji i pomiarów terenowych.

Kompatybilność

Moduł komunikuje się poprzez standardowe interfejsy UART, SPI oraz I2C, co zapewnia szeroką kompatybilność z większością nowoczesnych kontrolerów lotu, mikrokontrolerów (np. z serii STM32, ESP32) oraz komputerów pokładowych. Wymaga zewnętrznej anteny GNSS obsługującej pasma L1/L2, która jest dostępna w naszej ofercie. Zasilanie modułu mieści się w zakresie 3.7V - 5.5V, co czyni go łatwym do integracji z popularnymi systemami zasilania dronów.

FAQ

Jaka jest dokładność pozycjonowania modułu U-blox ZED-F9P-01B?

Moduł U-blox ZED-F9P-01B z technologią RTK osiąga imponującą dokładność pozycjonowania do 1 cm + 1 ppm (część na milion). Jest to możliwe dzięki jednoczesnemu przetwarzaniu sygnałów z wielu pasm GNSS oraz wykorzystaniu danych korekcyjnych RTCM.

Do jakich zastosowań najlepiej nadaje się moduł U-blox ZED-F9P-01B?

Ten moduł jest idealny do zastosowań wymagających najwyższej precyzji, takich jak profesjonalne inspekcje dronami, precyzyjna fotogrametria, autonomiczne systemy nawigacji dla pojazdów i robotów mobilnych, a także w rolnictwie precyzyjnym. Sprawdzi się wszędzie tam, gdzie standardowy GPS to za mało.

Czy moduł U-blox ZED-F9P-01B wymaga specjalnej anteny?

Tak, do pełnego wykorzystania możliwości modułu U-blox ZED-F9P-01B, konieczne jest zastosowanie zewnętrznej anteny GNSS obsługującej jednocześnie pasma L1 i L2. Taka antena zapewnia odbiór sygnałów z różnych konstelacji satelitarnych, co jest kluczowe dla technologii RTK.

Jakie interfejsy komunikacyjne posiada moduł U-blox ZED-F9P-01B?

Moduł wyposażony jest w standardowe interfejsy komunikacyjne: UART, SPI oraz I2C. Pozwala to na łatwą integrację z większością popularnych kontrolerów lotu, mikrokontrolerów i systemów pokładowych stosowanych w dronach i robotyce.

Gdzie kupić moduł GPS U-blox ZED-F9P-01B z szybką dostawą?

Moduł GPS U-blox ZED-F9P-01B możesz zamówić w naszym sklepie HTDRONE zlokalizowanym w Polsce. Oferujemy szybką i bezpieczną dostawę na terenie całej Polski, a także wysyłkę międzynarodową za pośrednictwem DHL. Sprawdź naszą ofertę i zamów najlepszy moduł RTK dla swojego projektu.
