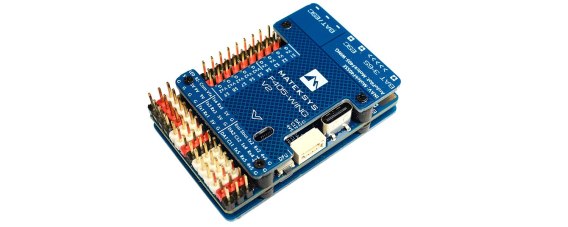

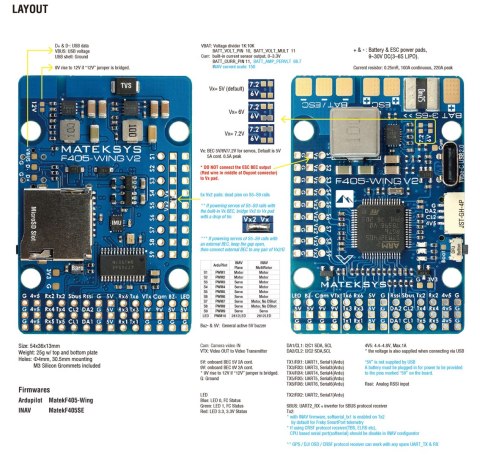

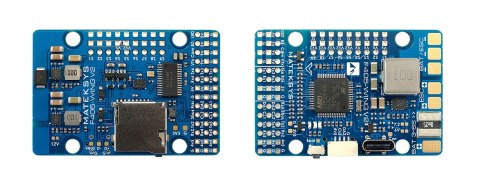

FC MATEKSYS F405-WING-V2

FC F405-WING-V2

SpecyfikacjaFC

• MCU: STM32F405RGT6, 168MHz, 1MB Flash
• IMU: ICM42688-P
• Baro: DPS310
• OSD: AT7456E
• Czarna skrzynka: Gniazdo kart microSD
• 6x UART,  1x opcja Softserial_Tx(INAV)
• 10 wyjść PWM
• 2x I2C
• 3x ADC (VBAT, prąd, RSSI)
• Wbudowany inwerter dla wejścia SBUS
• USB typu C (USB2.0)

Oprogramowanie sprzętoweFC

• ArduPilot: MatekF405-Wing (ArduPlane 4.4 lub nowszy)
• INAV: MATEKF405SE (INAV 6.0 lub nowszy)

PDB

• Zakres napięcia wejściowego: 9~30V (3~6S LiPo) z zabezpieczeniem TVS
• Current Senor: 220A,  3.3V ADC  (skala INAV 150,  ArduPilot 66.7A/V)
• Impedancja rezystora: 100A ciągły, 220A szczytowy
• Podzielnik napięcia baterii 1K:10K (skala 1100 w INAV,  BATT_VOLT_MULT 11.0 w ArduPilot)

Wyjście BEC 5V

• Zaprojektowany dla kontrolera lotu, odbiornika, OSD, kamery, brzęczyka, 2812 LED_Strip, brzęczyka, modułu GPS, AirSpeed
• Prąd ciągły: 2 A

Wyjście BEC 9V /12V

• Zaprojektowany dla nadajnika wideo, kamery, gimbala itp.
• Prąd ciągły: 2 A
• Opcja 12 V ze zworką
• Dla stabilnego wyjścia 9V/12V, napięcie wejściowe powinno > napięcie wyjściowe +1V

BEC Vx wyjście

• Zaprojektowany dla serwomechanizmów
• Regulowane napięcie, domyślnie 5V, opcje 6V lub 7.2V
• Prąd ciągły: 5 A,   6 A w szczycie
• Dla stabilnego wyjścia Vx, napięcie wejściowe powinno > napięcie Vx +1V

BEC 3.3V wyjście

• Zaprojektowany dla zewnętrznych urządzeń peryferyjnych 3.3V
• Regulator liniowy
• Prąd ciągły: 200mA

Fizyczne

• Montaż: 30,5 x 30,5mm, Φ4mm z przelotkami Φ3mm

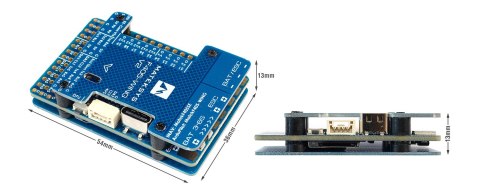

• Wymiary: 54 x 36 x 13 mm
• Waga: 25g

W zestawie

• 1x F405-Wing-V2
• 1x 20cm kabel JST-GH-4P do JST-GH-4P dla portu I2C
• Dupont 2.54 pin
